Приложение 2





	Приложение 2

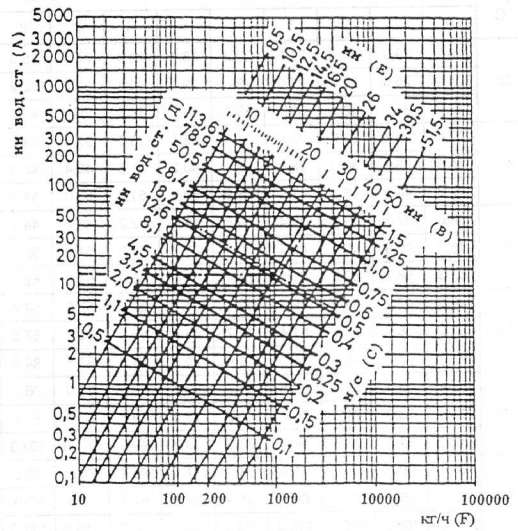

	Номограмма для определения потери давления в медных трубах в зависимости от расхода воды при её температуре 40°С



	А - потери давления на трение в медных трубах 1 м при температуре теплоносителя 40°С, мм вод. ст.; В _ внутренние диаметры медных труб, мм; С - скорость воды в трубах, м/с; Д - потеря давления на местные сопротивления при коэффициенте сопротивления £=1 и соответствующем внутреннем диаметре подводящей медной трубы, мм вод. ст.; Е - внутренние диаметры медных труб, характерные для западноевропейского рынка, мм; F - расход воды через трубу, кг/ч. При средней температуре воды 80°С на значения потери давления, найденные по настоящей номограмме, вводить поправочный множитель 0,88; при средней температуре 10°С - поправочный множитель 1,25.
